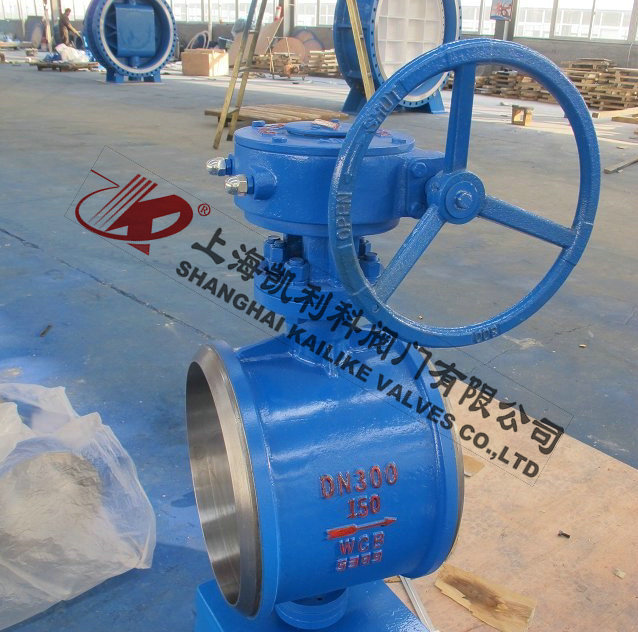

D363H美標焊接蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
| 產品名稱： | 美標焊接蝶閥 | 產品型號： | D363H |
| 公稱通徑： | DN80～DN1050 | 閥座密封： | 金屬密封 |
| 公稱壓力： | 1.6Mpa～5.0MPa、150LB-300LB | 連接方式： | 焊接式 |
| 適用溫度： | -20ºC～+425ºC | 驅動方式： | 手柄、蝸輪、氣動、電動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、海水 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計標準 | API609-83 |
| 法蘭連接尺寸 | ANSI B16.5 |
| 結構長度 | ANSI B16.10-1992 |
| 壓力試驗: | API598-82 |
| 公稱通徑 | DN（mm） | 3"～42" | |
| 公稱壓力 | PN（Mpa） | 150Lb | 300Lb |
| 試驗壓力 | 強度試驗 | 3.0 | 7.5 |
| 密封試驗 | 2.2 | 5.5 | |
| 適用介質 | 水、蒸汽、油品、海水等 | ||
| 適用溫度 | -29℃～425℃ | ||
| 零件名稱 | 材料 |
| 閥體 | WCB、304、316、316SS、CF8M |
| 蝶板 | WCB、304、316、316SS、CF8M |
| 閥桿 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |
| 公稱通徑 | L | D | d | H | H1 | 近似重量 | |
| in | mm | ||||||
| 3 | 76 | 114 | 89.1 | 78.1 | 90 | 230 | 27 |
| 4 | 100 | 127 | 114.3 | 102.3 | 100 | 239 | 34 |
| 5 | 125 | 140 | 139.8 | 126.6 | 113 | 252 | 41 |
| 6 | 150 | 140 | 165.2 | 151 | 130 | 284 | 43 |
| 8 | 200 | 152 | 216.3 | 199.9 | 202 | 307 | 81 |
| 10 | 250 | 165 | 267.4 | 248.8 | 235 | 337 | 102 |
| 12 | 300 | 178 | 318.5 | 297.9 | 280 | 392 | 132 |
| 14 | 350 | 190 | 355.6 | 333.4 | 315 | 435 | 164 |
| 16 | 400 | 216 | 406.4 | 381.0 | 355 | 481 | 193 |
| 18 | 450 | 222 | 457.2 | 428.6 | 370 | 521 | 238 |
| 20 | 500 | 229 | 508 | 477.8 | 406 | 568 | 302 |
| 24 | 600 | 267 | 609.6 | 574.8 | 464 | 689 | 457 |
| 28 | 700 | 393 | 560 | 903 | 810 | ||
| 30 | 800 | 318 | 630 | 967 | 1093 | ||
| 36 | 900 | 330 | 697 | 1030 | 1410 | ||
| 42 | 1050 | 410 | 777 | 1122 | 1870 | ||
| 公稱通徑 | L | D | d | H1 | H2 | H | 近似重量 | |
| in | mm | |||||||
| 3 | 76 | 180 | 89.1 | 78.1 | 242 | 108 | 286 | 35 |
| 4 | 100 | 190 | 114.3 | 102.3 | 204 | 108 | 248 | 38 |
| 5 | 125 | 200 | 139.8 | 126.6 | 214 | 120 | 258 | 50 |
| 6 | 150 | 210 | 165.2 | 151 | 259 | 135 | 301 | 45 |
| 8 | 200 | 230 | 216.3 | 199.9 | 276 | 202 | 318 | 100 |
| 10 | 250 | 250 | 267.4 | 248.8 | 313 | 235 | 365 | 135 |
| 12 | 300 | 270 | 318.5 | 297.9 | 363 | 280 | 415 | 260 |
| 14 | 350 | 290 | 355.6 | 333.4 | 406 | 315 | 458 | 380 |
| 16 | 400 | 310 | 406.4 | 381 | 441 | 355 | 510 | 320 |
| 18 | 450 | 330 | 457.2 | 428.6 | 523 | 370 | 591 | 500 |
| 20 | 500 | 350 | 508 | 477.8 | 602 | 420 | 740 | 550 |
| 24 | 600 | 390 | 609.6 | 574.8 | 695 | 490 | 833 | 900 |
聲明：【D363H美標焊接蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D363H美標焊接蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
